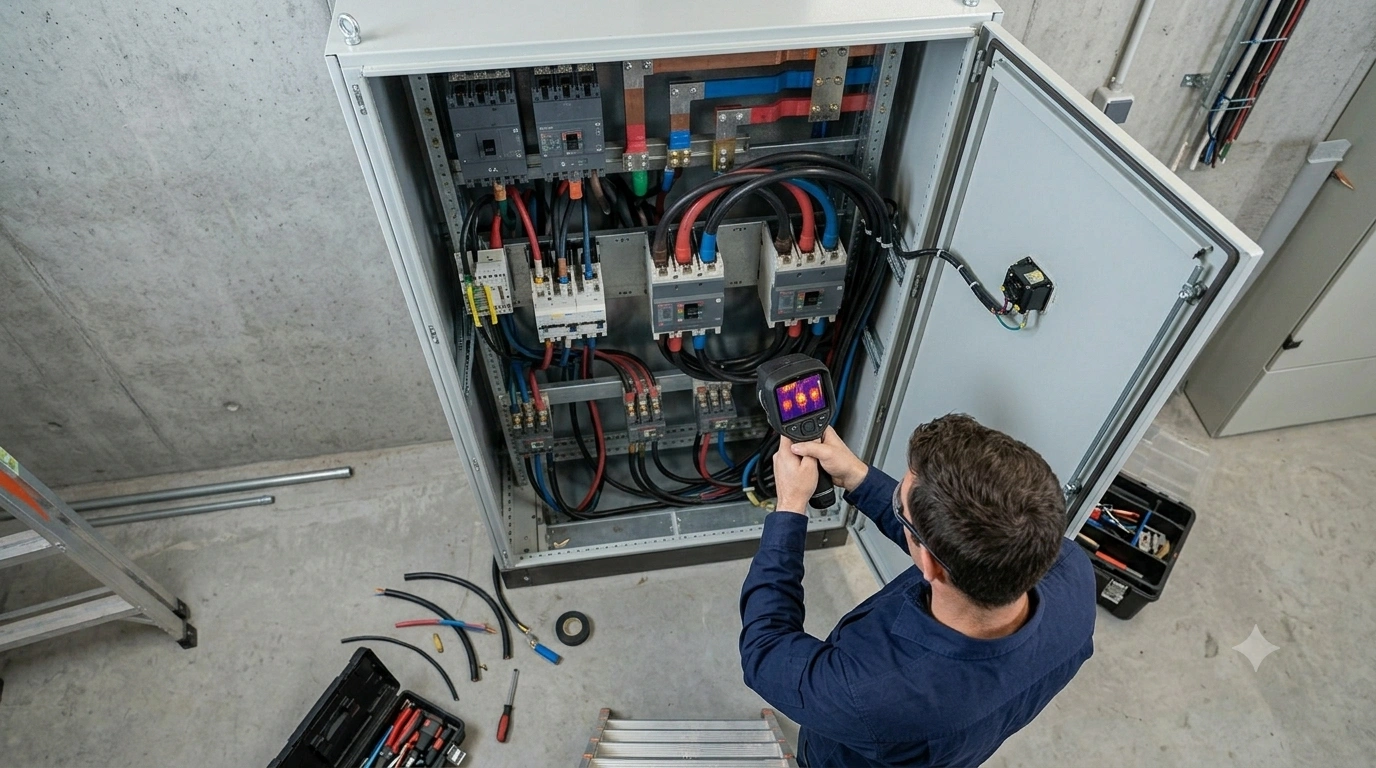

ตู้ควบคุมไฟฟ้า (MDB) คือหัวใจหลักของระบบไฟฟ้าในโรงงาน แต่บ่อยครั้งที่ปัญหา “ความร้อนสะสม” จากจุดเชื่อมต่อที่หลวมหรืออุปกรณ์เสื่อมสภาพ มักจะซ่อนตัวอยู่เงียบๆ จนนำไปสู่ปัญหาไฟลัดวงจรหรือเพลิงไหม้ วันนี้ Measuretronix มีไกด์ไลน์ 3 ขั้นตอนง่าย ๆ ในการใช้กล้องถ่ายภาพความร้อน (Thermal Camera) เข้าไปสแกนหาจุดเสี่ยงในตู้ไฟแบบมือโปร ปลอดภัย และได้ค่าที่แม่นยำที่สุดครับ
ขั้นตอนที่ 1: ตรวจเช็กสภาวะโหลด (Load) ก่อนสแกนจริง
การใช้กล้องถ่ายภาพความร้อนส่องตู้ไฟ จะเห็นความผิดปกติชัดเจนก็ต่อเมื่อมีกระแสไฟฟ้าไหลผ่านอุปกรณ์เหล่านั้นในระดับที่มากพอ
- วิธีทำ: ก่อนเริ่มเปิดตู้ไฟสแกน ให้ตรวจสอบว่าระบบไฟฟ้าหรือเครื่องจักรในส่วนนั้นกำลังทำงานอยู่ตามปกติ
- คำแนะนำ: แนะนำให้สแกนในช่วงที่มีการเปิดใช้งานเครื่องจักรเต็มที่ (Peak Load) หรือมีโหลดอย่างน้อย 40% ขึ้นไป เพื่อให้กล้องสามารถจับความต่างของอุณหภูมิ (Delta T) ระหว่างจุดที่ปกติกับจุดที่มีปัญหาได้อย่างชัดเจน
ขั้นตอนที่ 2: ปรับค่า Emissivity (ค่าการแผ่รังสี) ให้ตรงกับวัสดุ
วิศวกรหลายท่านมักพลาดขั้นตอนขั้นพื้นฐานนี้ ทำให้ค่าอุณหภูมิที่อ่านได้จากกล้องคลาดเคลื่อน โดยเฉพาะเมื่อต้องส่องผิวโลหะเปลือยหรือบัสบาร์ (Busbar) ที่มีความเงาวาว
- วิธีทำ: ปรับตั้งค่า Emissivity ($\epsilon$) บนตัวกล้องให้เหมาะสมกับวัสดุที่ต้องการวัด
- ทริกหน้างาน: หากบัสบาร์ทองแดงมีความมันวาวสูง (ซึ่งมีค่า Emissivity ต่ำและสะท้อนความร้อนรอบข้าง) แนะนำให้ใช้เทปพันสายไฟสีดำทนความร้อนแปะไว้ที่จุดวัด แล้วปรับค่า Emissivity บนกล้องไปที่ประมาณ 0.95 เพื่อส่องวัดตรงบริเวณเทป จะได้ค่าความร้อนที่แท้จริงและแม่นยำที่สุด
ขั้นตอนที่ 3: เปรียบเทียบอุณหภูมิระหว่างเฟส (3-Phase Comparison)
เมื่อสแกนเจอจุดที่ดูเหมือนจะร้อน อย่าเพิ่งด่วนสรุป ให้ใช้วิธีเปรียบเทียบระหว่างเฟสเพื่อหาจุดผิดปกติที่แท้จริง
- วิธีทำ: ส่องกล้องดูอุปกรณ์ประเภทเดียวกันที่อยู่ขนานกันทั้ง 3 เฟส (Phase A, B, C) ภายใต้สภาวะโหลดที่เท่ากัน
- จุดสังเกต: หากพบว่ามีเฟสใดเฟสหนึ่งมีสีสว่างจ้า (อุณหภูมิสูง) โดดเด่นกว่าเฟสอื่นอย่างเห็นได้ชัด ให้สันนิษฐานได้ทันทีว่าเกิดปัญหาจากจุดต่อหลวม (Loose Connection) หรือกระแสไฟเกินในเฟสนั้น และควรรีบระบุพิกัดเพื่อแจ้งทีมช่างเข้าไปกวดขันสกรูหรือแก้ไขทันที
สรุป: การใช้กล้องถ่ายภาพความร้อนตรวจตู้ไฟไม่ได้ยากอย่างที่คิด เพียงแค่เช็กโหลด ปรับค่ากล้องให้ถูก และเปรียบเทียบผลให้เป็น เท่านี้ทีมซ่อมบำรุงก็สามารถสกัดกั้นเหตุไฟไหม้ตู้คอนโทรลล่วงหน้าได้อย่างมีประสิทธิภาพ หากคุณกำลังมองหากล้องถ่ายภาพความร้อนที่ใช้งานง่าย มีระบบโฟกัสอัตโนมัติ และทนทานต่อหน้างานอุตสาหกรรม สามารถติดต่อขอคำแนะนำรุ่นที่เหมาะสมกับงบประมาณได้จากทีมงาน Measuretronix ที่นี่
